VESTO - wielko gabarytowy

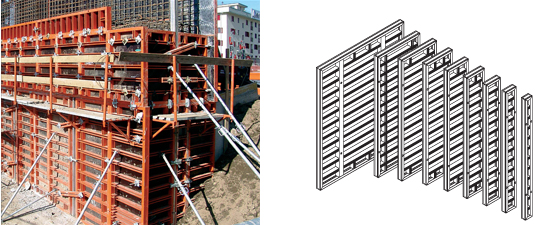

Metalowe ramy deskowania VESTO i deskowanie przeznaczone dla ścian, slupów, ścian wspierających i murów oporowych, a także odlewów typu pionowego. Deskowania te wyróżniają się w terenie dzięki wybitnym cechom lekkości, modułowości, niezawodności oraz wykończeniu. Pod względem modułowości, wszystkie panele, zarówno standardowe jak i uniwersalne, wyposażone są w poziome elementy o 5cm otworach wierconych. Pozwala to korzystać w razie potrzeby ze standardowych paneli jako uniwersalnych paneli, a także do wyeliminowania drewnianych wypełnień. Pręty DW15 i DW20 przechodzą przez obcięte stożkowe tuleje. Pozwala to na wykorzystanie deskowania w nachylonych odlewach do maksymalnego nachylenia 6°. Deskowanie VESTO posiadają gładkie wykończenie powierzchni zrobionych z kolorowych farb proszkowych RAL 2009. Rama składa się z ramy obwodowej, profilu belki CU ze stałą wysokością 25 cm i pokryte jednym 18mm fińskim panelem wielowarstwowym z powłoką fenolową 220g/m2. Wszystkie panele systemu mogą być stosowane zarówno w pionie jak i poziomie.
Dane techniczne
| Płyty standardowe | VESTO |
| Szerokość w cm | 240-120-100-75-60-50-40-30-20 |
| Wysokość w cm | 300-175-75 |
| Głębokość w cm | 12 |
| Ilość ściągów | 4DW15/DW20 |
| Warstwa okryciowa | 18 mm – 220 g/m2 |
| 11 warstw brzozy fińskiej | |
| pokrycie fenolowe | |
| Maksymalne ciśnienie masybetonowej | 80 kN/m2 zgodnie z DIN 18218 (*) |
| Płyty standardowe | VESTO |
| Szerokość w cm | 100-75 |
| Wysokość w cm | 300-175-75 |
| Głębokość w cm | 10 |
| Ilość ściągów | 4 zaczepowe DW15(pionowe) |
| Warstwa okryciowa | 18 mm – 220 g/m2 |
| 11 warstw brzozy fińskiej | |
| pokrycie fenolowe | |
| Maksymalne ciśnienie masybetonowej | 100 kN/m2 zgodnie z DIN 18218 |
| Tolerancja płaskości płyt | Tabela 3 |
| Linia 7 według DIN 18202 |
(*) Płyta 100 x 300 4 ściągi maksymalne ciśnienie 40 kN/m2 Linia 7
Płyta 100 x 300 4 ściągi maksymalne ciśnienie 50 kN/m2 Linia 7
Zaciski
Dwa typy zacisków klinowych zapewniają połączenie między panelami – stały zacisk wyrównujący oraz opatentowany wyrównywacz UNA, który może być regulowany. Gdy zaciski są umieszczone w dowolnym miejscu na ramie obwodowej zaciski złączają panele w poziomie oraz w pionie.
1. Morsa fissa
2. Morsa regolabile
Zamki narożne
Zamki narożne mogą występować w jednej z trzech postaci:
- narożniki ułożone w tę samą stronę co uniwersalne/filarowe panele: zewnętrzne zamknięcie odbywa się za pomocą czterech haczykowatych prętów;
- narożniki zamknięte standardowymi panelami: zewnętrzne zamknięcie odbywa się za pomocą czterech regulowanych zacisków;
- narożniki zamknięte zewnętrznymi narożnikami: zamykanie odbywa się za pomocą 4 zacisków UNA zamocowanych z boku.
3. Chiusure d'angolo
Ściany teowe
Ściany teowe zbudowane są z 25x2 cm narożników wewnętrznych i jednym, 5cm wypełnieniem.
4. Muri a T - Fermagetti - Ripartenze
Wznowienia
Kolumny paneli uniwersalnych pozwalają na bardzo łatwe wznowienia z już istniejących ścian o różnej grubości. Także tych przypadkach, cztery pręty są wystarczające.
Odlewy zamykające
Odlewy mogą być zamykane na różne sposoby. Najprostsze sposoby to:
- wyrównywaczami, laminowanymi drewnianymi belkami i okładkami;
- jednym standardowym panelem i dwoma uniwersalnymi/filarowymi panelami.
Trzy haczykowate pręty i nakrętki motylkowe są wykorzystywane do połączenia.

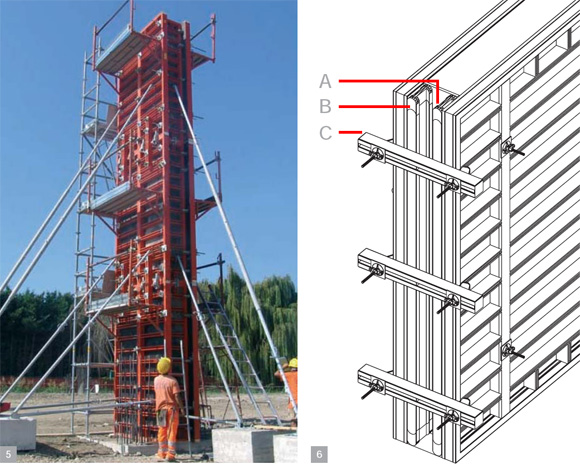

5. Pilastro realizzato con pannelli Vesto - Progetto di un impianto per il trattamento dei rifiuti solidi urbani
6. Tipologia Fermagetto con allineatori (C) travi in legno lamellare GPH20 (B) e manto di rivestimento (A)
Słupy
Prostokątne i kwadratowe slupy, o wymiarach od 20x20cm do 75x75cm i wysokości do 9 m, zbudowane są z uniwersalnych/filarowych paneli wyposażonych w łopatki młyna.

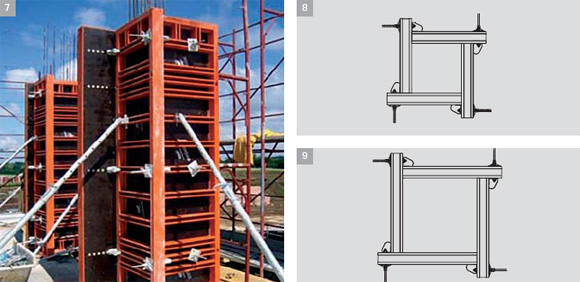

7. Pilastri Vesto
8. Schema pilastro Vesto 75x75 cm
9. Schema pilastro Vesto 100x100 cm
Ołowiana powłoka
Powlekane ołowiem zastrzały zapewniają, że kompozycje są pionowe. Zastrzały połączone są z wahaczem. Powlekane zastrzały połączone są płytą stałą do podłoża i połączone do szalunku za pomocą specjalnych zaczepów Omega do zastrzałów.

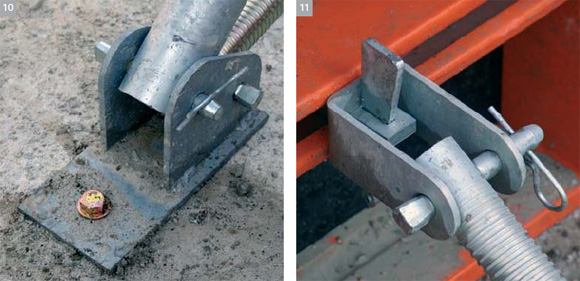

10. Piastra di base puntelli di piombatura
11. Attacco Omega per puntelli di piombatura
Szachty windowe
Klatki schodowe i szachty windowe są zwykle obecne na wszystkich kondygnacjach budynku. W celu ułatwienia pracy i zmniejszenia wymaganego powtarzania uzbrajania i rozbrajania, system jest wyposażony w uzbrojenie / rozbrojenie narożników. Rozpiętość usuwania narożników pozwala szalunkowi na oderwanie się od ścian, a więc na jego przesunięcie. W celu ułatwienia rozbrojenia w zamkniętych szachtach (ściany U), wypełnianie ostrza z wyrównywaczem i zaczepem DW Omega używane jest jako alternatywa dla rozbrajania narożników. Ostrze wypełniania używane jest razem z prowadnicami i zaczepem DW Omega.
Kompozycje
System VESTO rozwiązuje również problem ścian nieprostopadłych. Z pomocą przegubowego narożnika wyrównywacza przegubowego, w połączeniu z zaczepem OMEGA DW, wypełnieniem i panelami uniwersalnymi/filarowymi U, odlewy ścian mogą być wykonana pod kątem miedzy 65° a 180°.

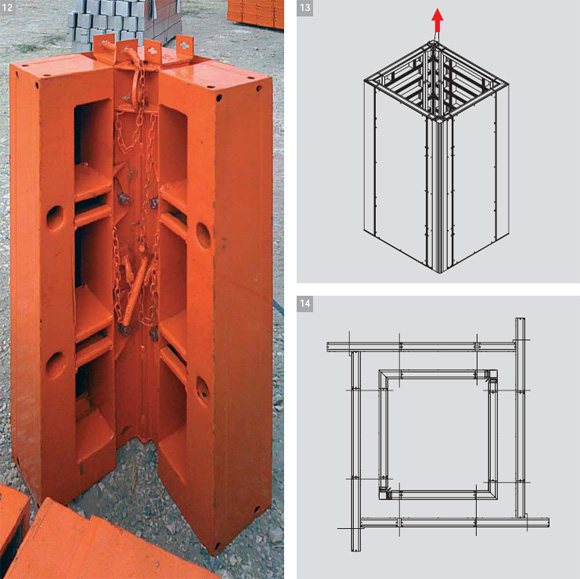

12. Angolo di disarmo Vesto
13. Dettaglio di tiro per piccoli vani scala o ascensore. Gli angoli di disarmo in base alle dimensioni del vano possono essere 2 o 4.
14. Schema vano chiuso realizzato con angoli di disarmo
Konsola odlewów
Deskowanie Vesto jest jedyne w swoim rodzaju, jako że może być w pełni zintegrowane z
”wielokierunkowym” system rusztowań. Połączenie możliwe jest dzięki opatentowanemu samoblokującemu się zaczepowi Omega MC. Działa on jak podkładka z jednym zaczepem i może być umieszczony na belce CU w dowolnym punkcie panelu. Ta kombinacja pozwala do wykorzystania deskowania w dowolnej aplikacji lub na dowolnym etapie pracy zapewniając wysoki stopnień bezpieczeństwa.

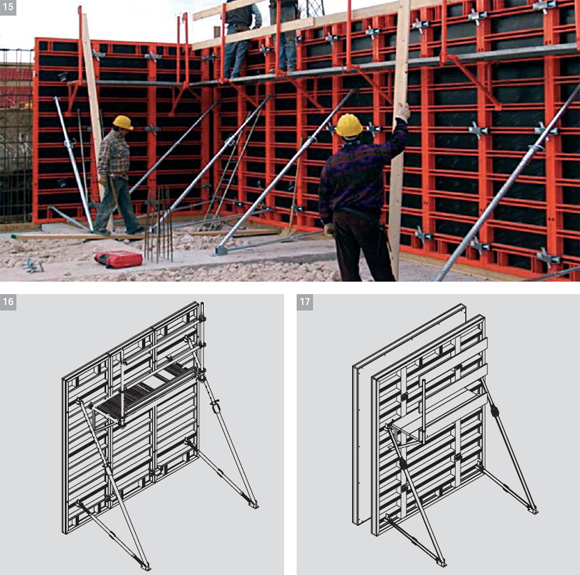

15. Cantiere di Palestrina (Roma) pannelli Vesto
16. Dettaglio attacco con mensola MC
17. Dettaglio attacco con mensola classica porta legno
